AZUD Modular 300

Manuell zu reinigender Filter mit 20 und 30 m³/h Filterleistung



AZUD modular modelle übersicht

Ausführung als AZUD Helix Filterscheiben oder Edelstahl-Maschengewebe

Einzel- oder Mehrfachfilter mit AZUD Scheibenfilterelementen im 2", 3" oder 4" Filtergehäuse. Durch die Verbindung mehrerer Filter mit Verteilerstücken sind Filterdurchsätze von bis zu 150 m³/h pro Element oder Kombination erreichbar.



Besondere Eigenschaften


Sichere und wartungsarme Filtration durch Kombination aus 3 spezifischen konstruktiven Merkmalen:

  • Die Helix Scheibe, welche das Wasser in Drehbewegung versetzt um Schmutz von der FIlteroberfläche fern und bis zur nächsten Spülung in der Schwebe zu halten.
  • AZUD hochfeste, präzise gerillte Filterscheiben mit kombinierter Oberflächen- und Tiefenfiltration.
  • Der modulare Aufbau ermöglicht eine individuelle Kombination um alle Kundenerfordernisse optimal zu erfüllen.



AZUD Filter...

  • brauchen keine Elektrizität
  • erlauben den Filtergrad nach den Erfordernissen anzupassen (20/ 50/ 100/ 130/ 200 Mikron)
  • arbeiten in jeder Einbauposition (stehend/ liegend/ kopfüber)
  • sind mit allen Arten von mineralischen und organischen Partikeln wirksam (Sand/ Algen)
  • reduzieren erheblich die Anzahl von Reinigungen
  • sind wirksam auch bei hohem Sandgehalt im Wasser

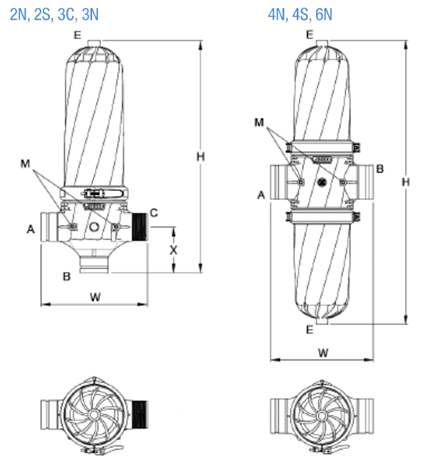

Einbaubeispiele


AZUD modular mögliche positionen

stehend aufrecht             hängend mit Ablasshahn für Feststoffe



...oder in jeder anderen Einbauposition!





Technische Daten


Durchflussmenge
2" Filter mit 20 Mikron 8 m³/h  x  Anzahl der Filterelemente
2" Filter mit 50 Mikron 12 m³/h  x  Anzahl der Filterelemente
2" Filter mit 100/ 130/ 200 Mikron 20 m³/h  x  Anzahl der Filterelemente
3" Filter mit 100/ 130/ 200 Mikron 30 m³/h  x  Anzahl der Filterelemente
3" Filter mit 100/ 130/ 200 Mikron lang 50 m³/h  x  Anzahl der Filterelemente
Filterfläche/ Element - kurz 1.198 cm²
Filterfläche/ Element - lang 1.699 cm²
maximale Temperatur 60°C
pH-Wert > 4 pH
Betriebsdruck min ~ 4 bar
Betriebsdruck max 10 bar (Sonderausführungen 16 bar)
Anschlüsse 2" und 3" Gewinde (BSP) (Einzelfilter)
  2" und 3" Victaulic (Einzelfilter 30/ 50 m³/h)
  4" Flansch- Anschluss (Doppelfilter 100 m³/h)
  6" Flansch- Anschluss (Dreifachfilter 150 m³/h)

Werkstoffe
Verteiler Polyethylen HD
Gehäuse glasfaserverstärktes Polyamid
Filterscheiben Polypropylen
Dichtungen NBR oder nach Kundenspezifikation
Ventile Polyamid, Acetal
Ventildichtungen NBR oder nach Kundenspezifikation

Rückspülcontroller Netz- oder Batteriebetrieben



Druckverlustkurve


AZUD druckverlustkurve tabelle





Durchfluss pro Filter bei 100 Mikron Filtergrad

AZUd durchfluss pro filter



Texte und Grafiken mit freundlicher Genehmigung des Lieferanten.
