AZUD Serie 4DC L/ 4DCH

Automatisch rückspülende Filtersysteme mit einem Twin-Filterkopf pro Ventil und 160 bis 600 m³/h Filterleistungazud scheibenfilter serie 4DC L/ 4DCH

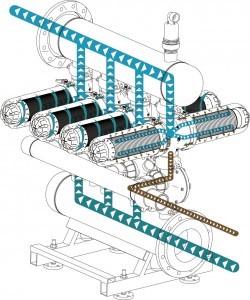

Filtersysteme mit mehreren AZUD Doppel-Scheibenfilterelementen und 3" (Serie 4DC L) oder 4" (Serie 4DC H), 3-Wege Ventilen zur automatischen Rückspülung mittels Druckdifferenzerkennung. Die Verbindung der Elemente erfolgt über Verteilerrohre aus Polyethylen mit hoher Dichte (AHA = AZUD Helix Automatik).









Besondere Eigenschaften


  • Durch die Verwendung von zwei oder mehr Doppel-Filterelementen wird die gegenseitige automatische Spülung mit Filtrat möglich.
  • Der Filter zeichnet sich durch seine besonders kompakte Bauform und siene Zuverlässigkeit aus.
  • Durch die Gesamtkonstruktion aus korrosionsfesten Kunststoffen ist der Einsatz im Süß- als auch Meerwasser möglich.
  • Mit drei und mehr Filterelementen ist eine unterbrechungsfreie Filtration gegeben.
  • Minimaler Wartungsaufwand, Service ohne Werkzeug möglich
  • Sonderausführungen mit druckluftunterstützter Rückspülung für besonders geringe Rückspülwassermengen



Technische Daten


Durchflussmenge
4" Automatik Doppel-Filter 20 Mikron 16 m³/h  x  Anzahl der Filterelemente
4" Automatik Doppel-Filter 50 Mikron 24 m³/h  x  Anzahl der Filterelemente
4" Automatik Doppel-Filter 100/ 130/ 200 Mikron 40 m³/h  x  Anzahl der Filterelemente

Filterfläche pro Doppel-Element 2.984 cm²
max. Temperatur 60°C
pH-Wert > 4 pH
Betriebsdruck min. ~ 4 bar
Betriebsdruck max. 10 bar (Sonderausführungen 16 bar)
Rückspüldruck min. 3,0 bar bei 130/ 200 Mikron
  3,5 bar bei 100 Mikron
  4,5 bar bei 20/ 50 Mikron
Spülwasserbedarf ca. 5 l/s bei 130/ 200 µ
Spüldauer pro Element 8-20 s/Element

Werkstoffe
Verteiler Polyethylen HD
Gehäuse glasfaserverstärktes Polyamid
Filterscheiben Polypropylen
Dichtungen NBR oder n. Kundenspezifikation
Ventile Polyamid, Acetal
Ventildichtungen NBR oder n. Kundenspezifikation

Rückspülcontroller Netz- oder Batteriebetrieb



Druckverlustkurve


druckverlustkurve schaubild



Systeme mit druckluftunterstützter Rückspülung


Dieser Filter setzt sich aus mehreren Filterelementen und zwei Ventilen pro Filterkopf zusammen.

Durch das von AZUD patentierte AIR INJECT System wird die Luft währed des gesamten Rückspülprozesses genutzt. Durch die besondere Konstruktion dieses Systems werden einige ganz besondere Möglichkeiten nutzbar.

  • Niedrige Betriebs- und Rückspülwasserdrücke ab 1,2 bar
  • Aufbau des notwendigen Rückspüldruckes über extern zugeführte Pressluft
  • 80% geringere Spülwassermengen durch pressluftunterstützte Rückspülung (ca. 0,8 l/s)
  • deutlich verringerte Rückspülzeiten durch echte Zweistoff-Reinigung (Luft/ Wasser)
  • nochmals verbesserte Abreinigung der Filterscheiben durch Luft/ Wasser-Spülung
  • Rückspülung ausschließlich mit einwandfreiem Filtrat durch Verwendung mehrerer Filter
  • Möglichkeit der Rückspülung mit Fremdmedium (z.B. Klarwasser statt konditioniertem Prozesswasser)
  • vollständige hydraulische Trennung zwischen Filtrat und Rückspülmedium






Wir bieten speziell den AZUD 4DCH für Großwassermengen an, für weitere Informationen können Sie uns gerne kontaktieren!

großwasseranlage 4DCH
